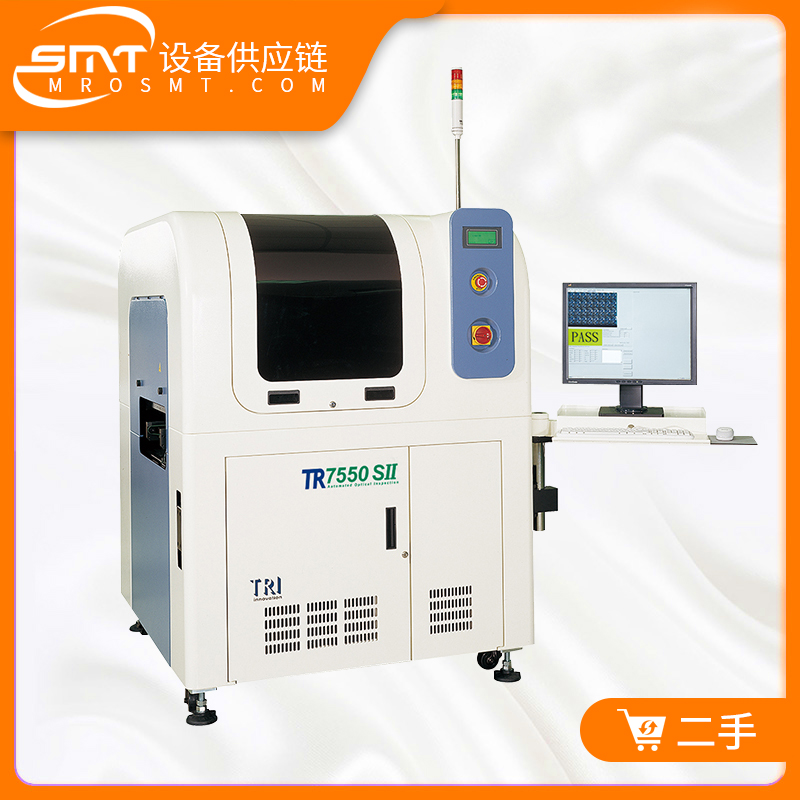

结合大FOV之上视3-CCD彩色相机及四个倾斜角度相机以优化测试涵盖率，TR7550 SII自动光学检测机利用TRI的动态取像技术及线性马达，能避免如走停式取像所产生的震动，提供更精准稳定的炉前炉后检测，并且比TR7550检测速度快两倍以上。搭配多区域且高弹性的RGB+W彩色光源系统，配合低角度的光源设计，可提供极性及黑色元器件好的检测方案，并且可针对无铅和传统组装电路板上的微小元件01005及提供更精准稳定的检测能力。

特性

 • 采用线性马达，高速无震动之在线型彩色自动光学检测机

 • 大尺寸FOV之3-CCD彩色相机可检测01005微小元件

 • 优良的RGB+W彩色照明系统可提高焊点之检测能力

 • 线性马达X-Y 平台可提供无震动准确检测

规格

Optical SystemImaging Method                Dynamic ImagingTop Camera                   XGA 3CCD color camera, FOV image size (1536 x 2048 pixel)Angle Camera                  XGA mono camera, FOV image size (1536 x 2048 pixel)Imaging Resolution              10 µm, 12 µm, 15 µm (factory setting)Lighting                      Multi-segment, multi-angle RGB LED (coaxial lighting optional)3D Technology                 N/AMax. 3D Range                 Max. 3D Range
