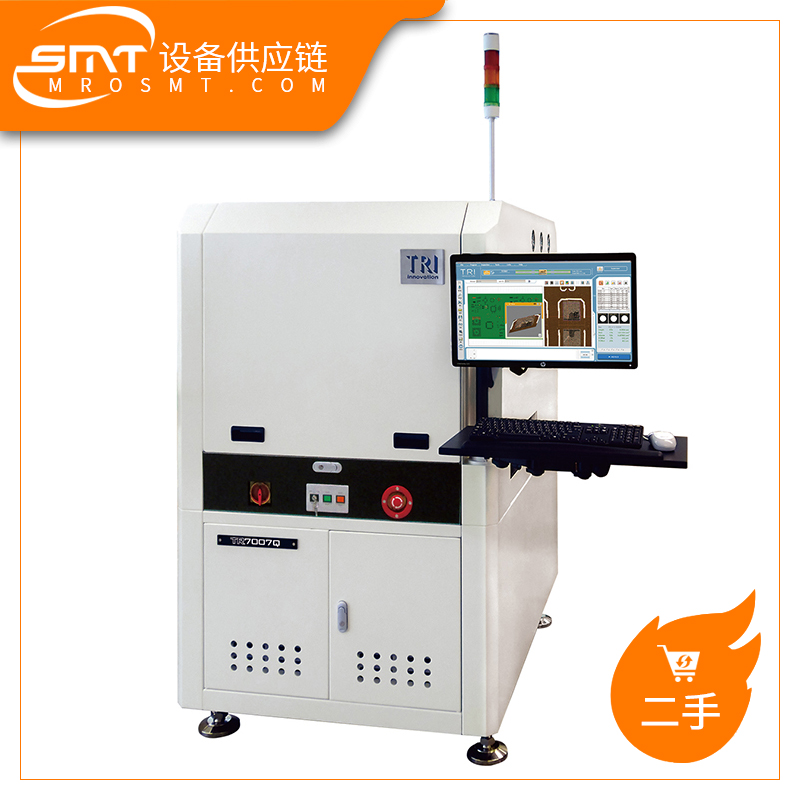

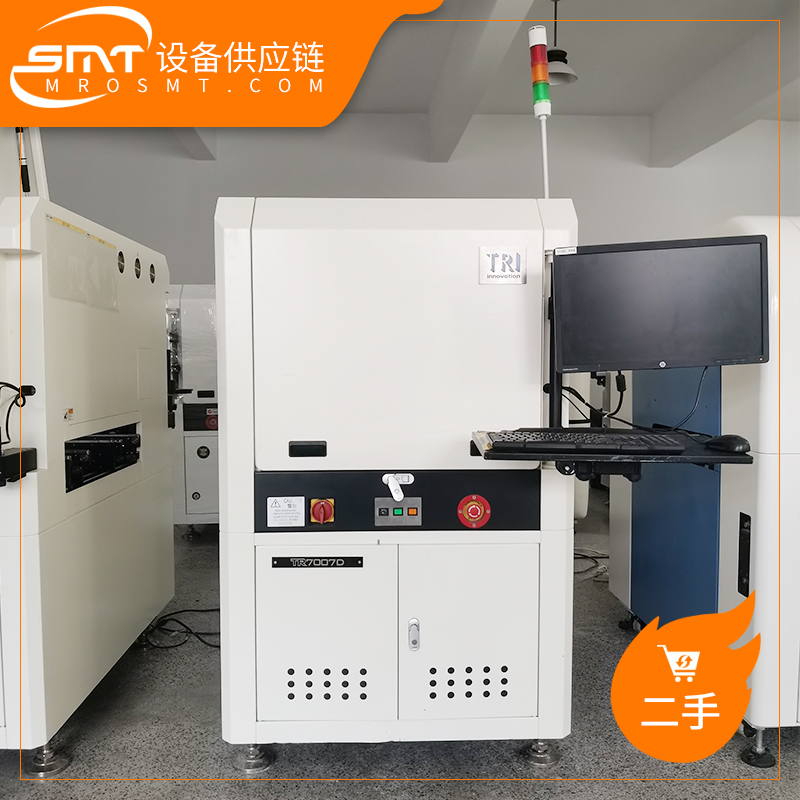

德律TR7007D 3D 锡膏印刷自动光学检测机 (SPI)

预约看机

专业客服一对一服务

订货号:20200111

设备价格
电议
租赁方式
租期
增值服务
吊带物流运输安装调试人员培训财产保险维保服务驻场服务
租赁数量

-+
起租时间
- 回到今天
- 日
- 一
- 二
- 三
- 四
- 五
- 六

品牌	德律	性能	在线
型号	TR7007D	成色	准新设备
年份	2018	出货周期	0天
类别	SPI锡膏检测设备	状态	出租中
库存	20	保固	2020.04.07-2020.07.07

立即咨询

产品图片仅供参考，不能作为您选型购买的依据。

产品推荐

相关配件

TR7007D 3D 锡膏印刷自动光学检测机 (SPI) 订货号：XY003832561 商品型号：6105 ¥0.00-¥0.00

商品详情
供应商介绍

TR7007D SPI建基于新的3D投影技术，以好的解决方案提供优异的检验性能。TR7007D在线型检测系统，可自动优化检查路线以提供优良的性能表现。且TRI创新的智能板弯补偿系统可弥补检查过程中的板弯。搭配双光源数字条纹投影检测，TR7007D是可靠的SPI解决方案，以实惠的价格提供准确的检测效能。

本公司销售的德律设备均为二手设备，成色好，性能稳定。服务工程人员均在原厂有5年以上工作经验，出货前，我们会整体检测，demo1-2个工作日再发货。

出租设备，服务保养，升级保固，均为我司工程人员处理；

出售设备整机保固3个月，部分重要部件保固1年，若出保，我司配件备货充足，可提供紧急维修。

买机/租机热线：13776054406（手机/微信号）

特性：

• 无阴影的双光源数位条纹投影检测

• 优化的走停式设计最大精度

• 智能板弯补偿可免除PCB变形的问题

• 锡膏缺陷覆盖率，低锡桥亦可检出

规格参数:

光学系统
成像方法	走走停停成像
摄像头	4 Mpix 或 12 Mpix（出厂设置）
成像分辨率	6 μm、10 μm、15 μm（出厂设置）
照明	RGB 真彩 LED
3D 技术	2 路数字条纹图案
视场	4 Mpix@ 10 µm：20.3 x 20.3 mm
	4 Mpix@ 15 µm：30.5 x 30.5 mm
	12 Mpix@ 6 µm：24.4 x 18.4 毫米*
	12 Mpix@ 10 µm：40.8 x 30.7 mm
	12 Mpix@ 15 µm：61.2 x 46.1 毫米

	* 6 μm 不适用于 TR7007D DL
检验性能
成像速度	4 Mpix：3 FOV/秒
	12 Mpix：2 FOV/秒
	12 Mpix CoaXPress：3 FOV/秒*

	注：检测速度取决于PCB和检测条件
	* 带有可选的 CoaXPress 升级
高度分辨率	@ 6 µm: 0.22 µm
高度分辨率	@ 10/15 µm: 0.4 µm
最大限度焊料高度	@ 6 µm: 210/420 µm
最大限度焊料高度	@ 10/15 µm: 420/840 µm
运动表和控制
X轴控制	滚珠丝杆+交流伺服控制器
Y轴控制	滚珠丝杆+交流伺服控制器
Z轴控制	滚珠丝杆+交流伺服控制器
X-Y 轴分辨率	0.5 µm
Z 轴分辨率	N/A
可测尺寸
最大 PCB 尺寸	TR7007D：510 x 460 毫米*
	TR7007D DL：510 x 310 mm x 2 通道，510 x 590 mm x 1 通道

	* 6 μm 仅适用于最大 TR7007D。 PCB 尺寸为 330 x 310 毫米
PCB 厚度	0.6-5 毫米
最大 PCB	重量 3 kg
顶部间隙	25 毫米
底部间隙	40 毫米
边缘间隙	3 毫米
输送机高度	880 – 920 mm

	* SMEMA 兼容
检查功能
缺陷	糊料不足
	过度粘贴
	形状畸形
	缺少粘贴和桥接
测量	高度
	区域
	体积
	抵消
外观
宽x深x高	TR7007D：1000 x 1400 x 1650 毫米
	TR7007D DL：1000 x 1500 x 1650 毫米

	注：不包括信号塔，信号塔高度520mm
重量	TR7007D：675 公斤
重量	TR7007D DL：685 公斤
